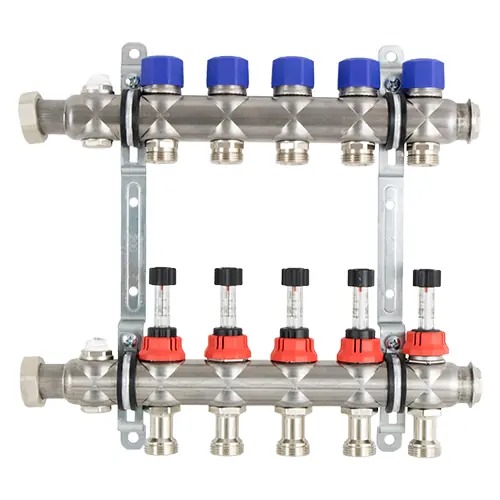

Yerden Isıtma Kollektörü

Teknik veriler:
– ısı çıkışı: delta T 10 K’da maks.
– maksimum hacim akışı 2,14 m³/saat
– maksimum çalışma sıcaklığı 70 ° C
– maksimum çalışma basıncı 4 bar
– Isıtma devresi başına Kvs değeri: 1,11 m³/saat

Bileşenler:

Paslanmaz çelik dağıtıcı:
– Akış ve dönüş çubukları profilli paslanmaz çelik profil DN 32
– SFEE -Gidiş ve dönüş çubuğundaki vana (yıkama, doldurma, boşaltma ve havalandırma vanası)
– Min/maks akış göstergeli akış çubuğu (Kvs=1,23 m³/h)
– VA valf eklentili geri dönüş çubuğu EGO çabuk açılan bağlantı elemanı ile (Kvs=2, 56 m³/h)
Sabitleme:
– dağıtım kabinlerine montaja uygun galvanizli çift duvar braketleri
– ayrıca duvara veya tavana sabitlemek için vidalar ve dübeller ile
– gidiş ve dönüş arasındaki mesafe dağıtım çubukları 200 mm
– ses yalıtım parçalı sabitleme kelepçeleri, DIN 4110
Contalara uygundur:
– Düz contalar Centellen WS 3825 sarı
Etiketleme:
– oda ve akış atamalı odalar için kendinden yapışkanlı etiketleme etiketleri
Bağlantılar:
Ana bağlantı:
– 1″ rakor somunu düz conta
– Soldan veya sağdan bağlantı
İkincil bağlantı:
– Eurocone’lu 3/4′ bağlantı ‘DD’li ısıtma devresi çıkışları, sıkıştırmalı bağlantı parçaları için uygundur
